产品介绍

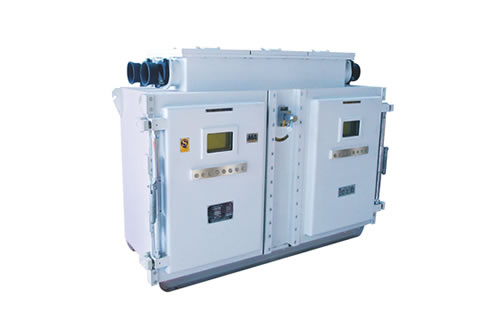

静止无功发生器（Static Var Generator以下简称SVG）适用于具有爆炸性危险气体及粉尘的煤矿井下，主要解决井下风机、局扇、采煤机、胶带运输机、移动变电站等负载造成的井下供电系统功率因数低、谐波高等问题。额定电压1140V或660V，单机容量达200、400kvar，可以多台并联直挂电网，能实时补偿电网的容性或感性无功，并能实时连续调节无功电流的大小，功率因数可以提高到0.95以上，并具有有源滤波(APF)功能，能有效的抑制系统的5、7、11等多种谐波，起到清除电网垃圾、清洁电力能源、提高电能质量的作用。

功能特点

1、控制核心采用浮点型DSP28355，运算速度快，并采用16位高精度AD采样芯片，采样精度高，对无功功率计算更加精确，动态跟踪补偿性能更加优越。

2、采用高效热管+风机的自冷散热方式为IGBT大功率发热器件提供良好的散热环境，可延长大功率发热器件的使用寿命，保证发热器的安全可靠运行。

3、采用PWM技术、三电平技术和多重化技术，不仅自身产生的谐波含量极低，还能够对负载的的谐波和无功进行补偿，实现有源滤波的功能，真正做到多功能化。

4、模块化的防爆结构设计，具有体积小、集成度高，操作维护方便等优点。

5、动态连续可调，实现无功功率精细化补偿，响应时间< 5ms。

6、具有APF功能，能有效滤除系统的5、7、11等高次谐波。

7、可多台并联直挂电网运行，提高容量。

技术参数
